NEO20 DROOGBOUWSYSTEEM MET EEN HOOGTE VAN SLECHTS 20 MM

NEO20: droogbouw vloerverwarmingssysteem met isolatie en een opbouwhoogte van slechts 20 mm
- NEO20 is het systeem met de laagste opbouwhoogte voor 16 mm verwarmingsbuis: slechts 20 mm. (van groot belang bij lage temperatuursystemen)
- Het laagste gewicht per m² (~5 KG/m² zonder vloerafwerking)
- Aluminium warmtegeleiders zijn fabrieksmatig verlijmd op de kunststof dragers: ook in de bochten voorzien van aluminium geleiders.
- Het enige droogbouwsysteem met een 16 mm verwarmingsbuis, dus geschikt voor werking i.c.m. een warmtepomp
- NEO20 is toekomst gericht en uitstekend toe te passen in lage temperatuursystemen, zoals een lage temperatuur cv-ketel, hybride systemen, zonneboiler of warmtepomp. Als minimale eis bij die toepassingen vazn deze lage temperatuursystemen geldt veelal een verwarmingsbuis met een diameter van minimaal 16 mm)
- Toepasbaar over houten, betonnen vloeren en appartementsvloeren (eventueel uit te breiden met extra geluiddemping)
- Volledig beschikbare oppervlakte wordt benut en voorzien van aluminium warmtegeleiders
- Snelle reactie op de warmtevraag: geen last meer van een traag vloerverwarming systeem. Comfort verhogend
- Door de snelle reactie is het niet meer nodig om de vloerverwarming dag en nacht constant aan te laten staan: een belangrijke energiebesparing.
- In combinatie met zoneregeling bespaart u nog meer energie. Zoneregeling is op iedere droogbouw vloerverwarming toe te passen.
- Eenvoudig en snel te monteren: toepasbaar als vloer-, wand- en plafondsysteem
- Systeemplaten eenvoudig aan te passen aan de gewenste afmeting
- Hoge belastbaarheid, druksterkte: 240 kPa
De maximaal beschikbare opbouwhoogte is altijd belangrijke zaak bij de wens van vloerverwarming bij renovatie.
Met NEO 20 biedt Heatnet een droogbouwsysteem waarbij een geringe opbouwhoogte van slechts 20 mm een winst oplevert van 10 mm ten opzichte van het succesvolle EPS30 systeem.
NEO 20 bestaat uit de innovatieve isolatie Neopor® en heeft een drukspanning van 240 kPa net als bij het EPS30 systeem, zodat deze systemen uitwisselbaar zijn.
In combinatie met de thermisch geleidende CompactFloor® Base12 wordt de totale opbouwhoogte slechts 32 mm en is een hoge belastbaarheid te realiseren.
NEO20 droogbouwsysteem i.c.m. uw warmtepomp
Bij het aansluiten van vloerverwarmingssystemen waarbij erg dunne buisjes worden gebruikt op een lage temperatuur systeem, zoals diverse soorten warmtepompen, adviseren we een buisdiameter van minimaal 16 mm. De weerstand in te dunne verwarmingsbuizen is aanzienlijk hoger dan die van 16 mm buizen. NEO20 is dus voorbereid op de toekomst waarin, naar verwachting, lage temperatuursystemen veelvuldiger worden toegepast.
Het NEO20 systeem bestaan uit 3 verschillende systeemplaten

NEO20 rechte platen: 1000x500x20 mm

NEO20 8 bochten met aluminium 1000x500x20mm

NEO20 randelement 1000x500x20mm

Raamhout (Randhout) als versteviging langs de wanden en deurdoorgangen, 20 mm hoogte

Randisolatie

16 x 2 mm 5-lagen PE-RT verwarmingsbuis
Ondanks de geringe opbouwhoogte van het NEO 20 systeem kan een 16 mm verwarmingsbuis worden toegepast, zodat warmteopbrengst en drukverliezen gelijk zijn aan het EPS30 systeem.
De buisafstand bedraagt 125 of 250 mm. (Heatnet adviseert overal 125 mm hart op hart afstand)
De belangrijkste grote voordelen van het NEO20 droogbouwsystemen zijn:
- Beperkte opbouwhoogte: NEO20 is het laagste systeem voor 16 mm verwarmingsbuis.
- Systeem is toekomst gericht en uitstekend werken met een mogelijk nog aan te schaffen lage temperatuursystemen, zoals een lage temperatuur cv-ketel, hybride systemen, zonneboiler of warmtepomp (als minimale eis bij die toepassingen geldt veelal een verwarmingsbuis met een diameter van minimaal 16 mm)
- Toepasbaar over houten, betonnen vloeren en appartementsvloeren (eventueel uit te breiden met extra geluiddemping)
- Snelle reactie op de warmtevraag: geen last meer van een traag vloerverwarming systeem.
- Door de snelle reactie is het niet meer nodig om de vloerverwarming dag en nacht constant aan te laten staan: een belangrijke energiebesparing.
- NEO20 is het droogbouwsysteem met de kleinste opbouwhoogte voor 16 mm verwarmingsbuizen (van groot belang bij lage temperatuursystemen)
- In combinatie met zoneregeling bespaart u nog meer energie. Zoneregeling is op iedere droogbouw vloerverwarming toe te passen.
- Montage geschiedt door eigen vakkundig opgeleide monteurs, maar kan ook eenvoudig zelf uitgevoerd worden.!
- Informatie over de warmteopbrengst van het NEO20 droogbouw systeem treft u op deze website
NEO20 voldoet aan de volgende uitgangspunten voor droogbouw vloerverwarming:
- Alle systeemelementen beschikken altijd over warmte-isolatie
- De warmte geleiden delen zijn altijd van aluminium
- De warmte geleidende elementen zijn altijd verlijmd
Download datablad
Download HIER de technische gegevens van NEO20
Snelle montage



Het NEO 20-systeem, met een opbouwhoogte slechts 20 mm, is een uitbreiding op het EPS 30 droogbouwsysteem met een opbouwhoogte van 30 mm.;br: Voordeel van het NEO 20 systeem is de vermindering van de opbouwhoogte met 10 mm, en tegelijkertijd geschikt voor een verwarmingsbuis met een diameter van 16 mm.
Warmte en drukverliezen zijn dus identiek aan de EPS 30
De installatie van de systeemelementen is gebaseerd op de gebruikelijke, eenvoudige principe van het IDEAAL systeem.
De 0,5 mm dikke warmtegeleidende aluminium zijn al gemonteerd op het NEOPOR en in de buisvormige kanalen met een omega-vorm is de 16 mm buis optimaal te bevestigen.
De nadien aan te brengen vloerbedekking kan (bijna) direct op de verwarmingselementen worden gelegd.
NEO 20 kan tevens worden gecombineerd met alle conventionele dekvloermethoden en is bijzonder geschikt voor droogbouw.
In combinatie met innovatieve hoogwaardige thermische lastenverdeelplaten, zoals Compact Floor, wordt een zeer hoge warmteoverdracht en een snelle opwarming bereikt.
IDEAAL NEO 20 is bijzonder energiezuinig.
Te combineren met:
- Strongboard FL voor laminaat en tegels
- Compact Floor voor praktisch alle gangbare soorten vloerbedekking
Voordelen NEO 20 systeem
- Voor systeemleveranciers
- technisch compatibel zijn met de EPS 30
- Flexibiliteit en efficiency in één systeem
- Extra toepassing als gevolg van lagere bouwhoogte
- Voor de installateur
- Eenvoudig te installeren vloerverwarming met lage bouwhoogte
- In combinatie met Compact Floor een inbouwhoogte van 40 mm incl. vloerbedekking mogelijk
- Zelfs met geringe hoogte, toepassing van de 16 mm buis mogelijk

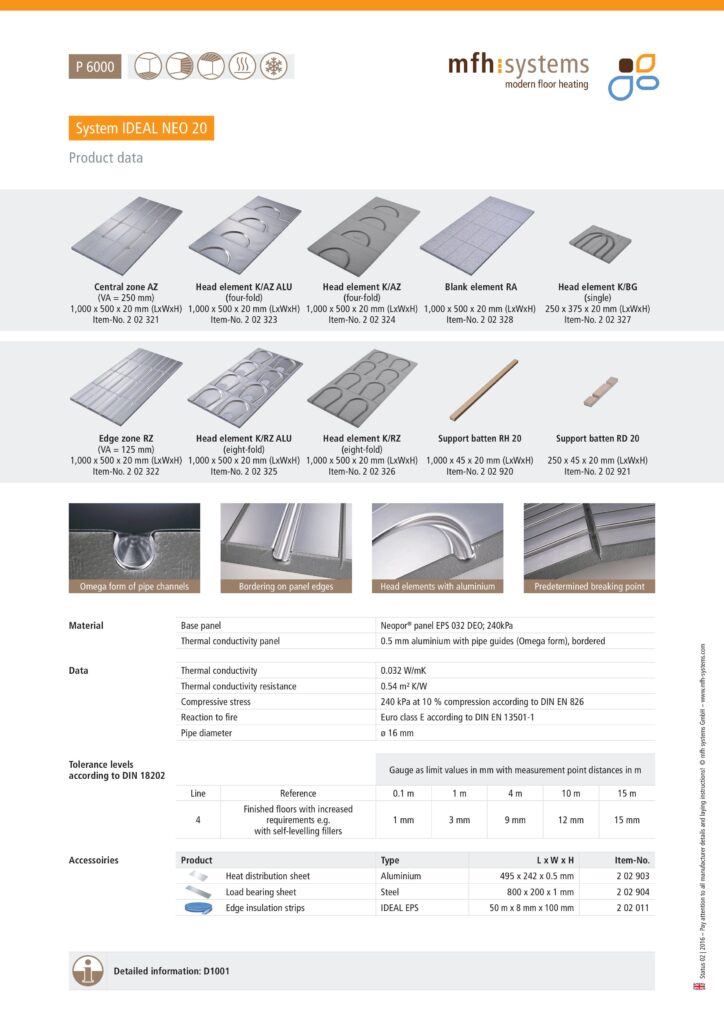

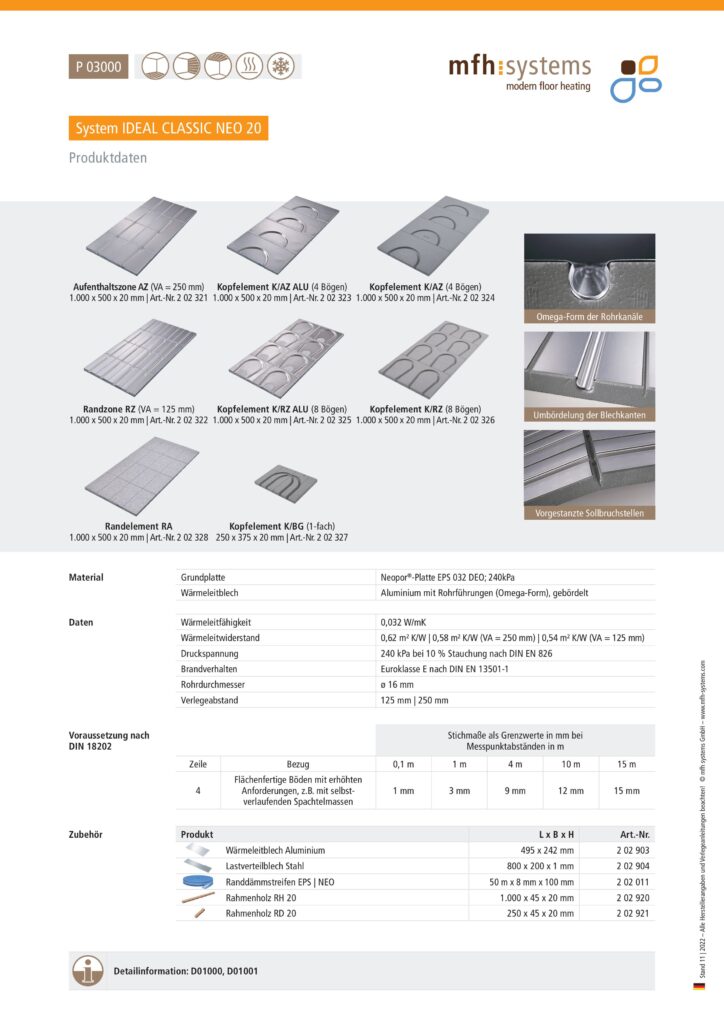

Technische gegevens
Grondplaat | Neopor®-Plaat EPS 032 DEO; 240kPa |
Warmtegeleiders | Aluminium met omega profiel (ontdaan van scherpe kanten) |
Warmtegeleidend vermogen | 0,032 W/mK |
Warmteweerstand | 0,54 m² K/W |
Drukspanning | 240 kPa bij 10 % zonder te vervormen volgens DIN EN 826 |
Brandbaarheid | Euroklasse E volgens DIN EN 13501-1 |
Bestemd voor buisdiameter | ø 16 mm |

Het Omegaprofiel waarborgt een
goede warmteoverdracht van de 16 mm verwarmingsbuis

Geen scherpe randen aan het profiel
Geen kans op beschadiging van de verwarmingsbuis

Ook in de bochten: aluminium warmtegeleiders

Platen eenvoudig op maar te maken
